Les pertes de charge dans une installation VMC : comment les limiter dès la conception ?
27/08/2025
Vous vous êtes déjà demandé pourquoi votre VMC semblait parfois peiner ? Eh bien, souvent, la faute vient des pertes de charge. C’est un peu comme si l’air rencontrait des obstacles sur son chemin dans les tuyaux. Plus il y a d’obstacles, plus le système doit forcer, et ça, ça coûte de l’énergie et ça diminue l’efficacité. Dans cet article, on va voir comment comprendre ces pertes et, surtout, comment les éviter dès la conception de votre installation VMC. C’est le secret pour un air sain et des factures allégées.
Il est donc crucial de minimiser les pertes de charge dès la conception du système pour assurer une ventilation efficace, économique et silencieuse.
Il est possible de réduire les pertes de charge dès la conception d’une installation VMC. Cela passe par une réflexion sur le tracé des conduits, le choix des matériaux et la disposition des différents éléments. L’objectif est d’optimiser le flux d’air et de minimiser les résistances.
Points Clés à Retenir
- Les pertes de charge, c’est la résistance que l’air rencontre dans les conduits de votre VMC. Ça impacte directement la performance et la consommation électrique du système. Moins il y en a, mieux c’est !
- Pour limiter ces pertes, il faut bien penser le réseau dès le début. Ça veut dire des conduits bien dimensionnés, des tracés courts et droits, et des composants adaptés. Chaque coude ou réduction de diamètre compte.
- La proximité entre la centrale VMC et les bouches d’extraction est super importante. Moins il y a de distance à parcourir pour l’air, moins il y a de résistance, et donc, moins de pertes. C’est un détail qui fait toute la différence.
Comprendre les pertes de charge dans une installation VMC
Définition et types de pertes de charge
Dans une installation de Ventilation Mécanique Contrôlée (VMC), les pertes de charge représentent la résistance que l’air rencontre lorsqu’il circule à travers le réseau de conduits et les différents composants. Cette résistance est due aux frottements de l’air contre les parois, aux changements de direction, et aux obstacles présents dans le système. On distingue principalement deux types de pertes de charge :- Linéaires, qui sont causées par le frottement de l’air sur les parois des conduits. Elles augmentent avec la longueur du conduit et dépendent de sa rugosité et de la vitesse de l’air.
- Singulières, qui sont dues aux éléments spécifiques du réseau tels que les coudes, les tés, les réductions, les bouches d’extraction et d’insufflation, et les filtres. Chaque élément introduit une perturbation dans le flux d’air, générant une perte de pression.
Il est important de noter que la perte de charge totale d’un réseau de VMC est la somme des pertes de charge linéaires et des pertes de charge singulières. Un calcul précis de ces pertes est essentiel pour dimensionner correctement le système et garantir son efficacité.
Impact des pertes de charge sur la performance du système
Les pertes de charge ont un impact direct sur la performance d’une installation VMC. Des pertes de charge trop importantes peuvent entraîner :- Une diminution du débit d’air extrait ou insufflé, réduisant ainsi l’efficacité de la ventilation et la qualité de l’air intérieur.
- Une augmentation de la consommation électrique du ventilateur, car il doit fournir plus d’énergie pour compenser les pertes de pression.
- Un accroissement du niveau sonore, car le ventilateur tourne plus vite pour atteindre le débit requis.
| Niveau de perte de charge | Impact sur la consommation d’énergie | Impact sur le débit d’air |
|---|---|---|
| Faible | Consommation normale | Débit d’air optimal |
| Modéré | Consommation accrue | Débit d’air réduit |
| Élevé | Consommation très élevée | Débit d’air très réduit |
Stratégies de conception pour limiter les pertes de charge
Il est possible de réduire les pertes de charge dès la conception d’une installation VMC. Cela passe par une réflexion sur le tracé des conduits, le choix des matériaux et la disposition des différents éléments. L’objectif est d’optimiser le flux d’air et de minimiser les résistances.

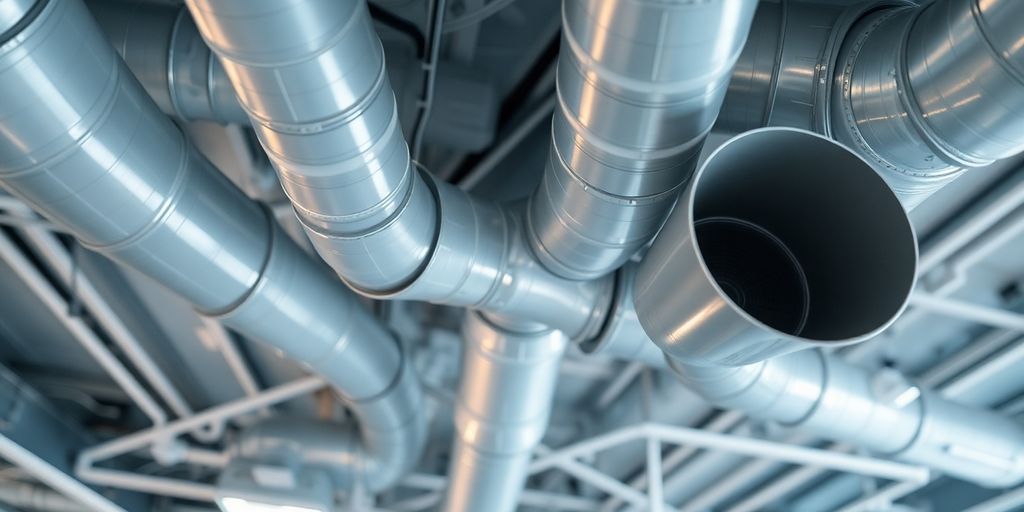

Optimisation du tracé et du diamètre des conduits
Le tracé des conduits est un élément crucial. Un chemin court et direct réduit considérablement les pertes de charge. Évitez les coudes brusques et les changements de direction inutiles. Privilégiez les angles doux et les courbes progressives.- Utilisez des conduits circulaires plutôt que rectangulaires lorsque cela est possible. Les conduits circulaires offrent moins de résistance à l’air.
- Dimensionnez correctement les conduits. Un conduit trop petit augmentera la vitesse de l’air et donc les pertes de charge. Un conduit trop grand sera inutilement coûteux.
- Planifiez le réseau de conduits en tenant compte des obstacles structurels du bâtiment. Anticipez les contraintes et adaptez le tracé en conséquence.
Il est important de noter que l’optimisation du tracé ne doit pas se faire au détriment de l’accessibilité pour la maintenance. Prévoyez des trappes de visite aux endroits stratégiques pour faciliter le nettoyage et l’inspection des conduits.
Choix des composants et des matériaux

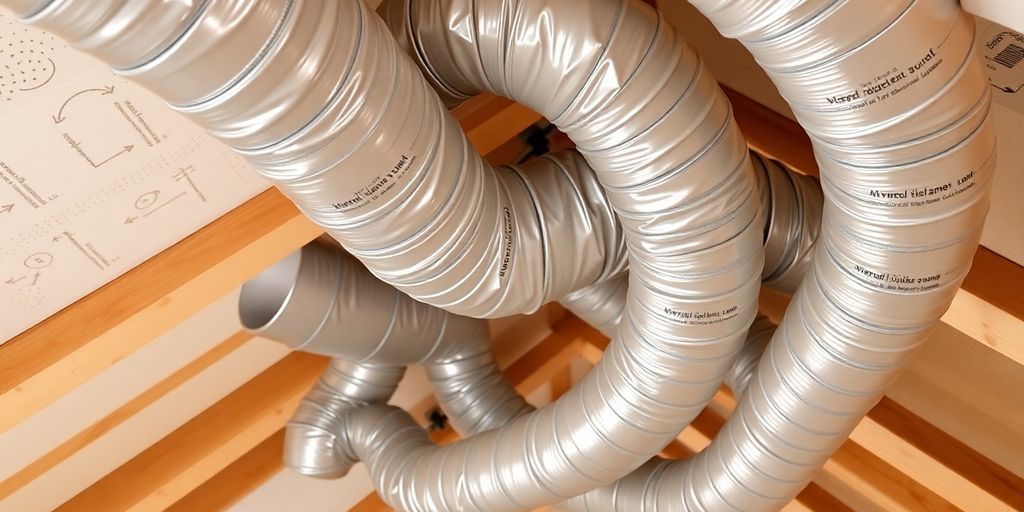

Le choix des composants et des matériaux a un impact direct sur les pertes de charge. Certains matériaux offrent moins de résistance à l’air que d’autres. De même, certains types de raccords et de bouches d’extraction sont plus performants que d’autres.- Privilégiez les conduits lisses et rigides. Les conduits flexibles, bien que plus faciles à installer, offrent une plus grande résistance à l’air.
- Choisissez des raccords avec un faible coefficient de perte de charge. Les coudes à grand rayon de courbure sont préférables aux coudes à angle droit.
- Sélectionnez des bouches d’extraction et d’insufflation adaptées au débit d’air requis. Des bouches mal dimensionnées peuvent générer des turbulences et augmenter les pertes de charge.
Importance de la proximité des éléments pour réduire les pertes de charge
La distance entre les différents éléments d’une installation VMC (centrale, bouches d’extraction, etc.) influence les pertes de charge. Plus la distance est importante, plus les conduits sont longs, et plus les pertes de charge sont élevées. Il est donc important de minimiser les distances autant que possible.- Positionnez la centrale VMC au centre du logement, ou à proximité des pièces les plus éloignées. Cela permet de réduire la longueur des conduits et d’équilibrer les pertes de charge.
- Regroupez les bouches d’extraction dans les pièces humides (cuisine, salle de bain, WC). Cela simplifie le tracé des conduits et réduit les distances.
- Évitez les trajets de conduits trop complexes et sinueux. Un trajet direct est toujours préférable.
Importance de la proximité des éléments pour réduire les pertes de charge
Dans une installation VMC, la distance entre les différents composants joue un rôle crucial dans la minimisation des pertes de charge. Plus les éléments sont éloignés les uns des autres, plus le réseau de conduits doit être étendu, ce qui augmente inévitablement les frottements et les turbulences de l’air. Réduire ces distances est donc une stratégie efficace pour optimiser la performance globale du système.Positionnement de la centrale et du terminal d’extraction
L’emplacement de la centrale de VMC et des terminaux d’extraction (bouches d’extraction) est un facteur déterminant. Idéalement, la centrale devrait être située le plus près possible des pièces de service (cuisine, salle de bain, WC) où l’extraction de l’air est nécessaire. Cela permet de limiter la longueur des conduits et, par conséquent, les pertes de charge. Il faut aussi penser à l’accessibilité pour la maintenance. Une centrale difficile d’accès peut vite devenir un problème.Conséquences d’une distance excessive
Une distance excessive entre les éléments peut entraîner plusieurs problèmes :- Augmentation des pertes de charge, réduisant l’efficacité de la VMC.
- Nécessité d’un ventilateur plus puissant, augmentant la consommation d’énergie et le bruit.
- Réduction du débit d’air dans les pièces les plus éloignées, compromettant la qualité de l’air intérieur.
- Usure prématurée des composants du système.
Il est important de noter que chaque mètre de conduit supplémentaire augmente la résistance à l’écoulement de l’air. Une planification minutieuse est donc essentielle pour minimiser les distances et optimiser le rendement de l’installation. Pensez à bien évaluer les contraintes du bâtiment avant de prendre des décisions sur l’emplacement des différents éléments. Parfois, un compromis est nécessaire, mais il est important de comprendre les implications de chaque choix.
